显示屏PCB与FPC的基础定义与核心差异

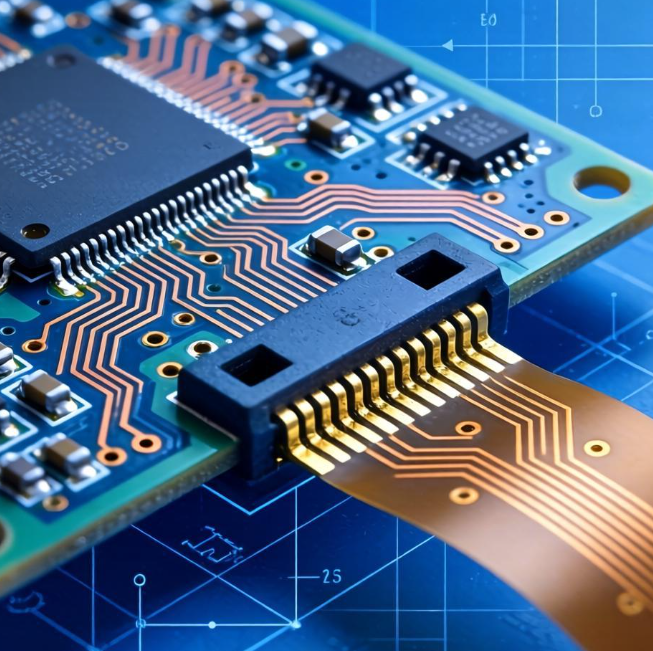

    在现代显示技术产业链中，PCB（刚性印刷电路板）与 FPC（柔性印刷电路板）是支撑显示屏功能实现的两大核心载体，二者因物理形态、材料特性与应用场景的差异，共同构建了显示屏的电气连接与机械支撑体系。从基础定义来看，显示屏 PCB 是以刚性绝缘基材为核心的电路板，常见基材为 FR-4 玻璃纤维环氧树脂，厚度多在 1.6mm 左右，具备高机械强度、稳定电气性能的特点，主要用于显示屏驱动板、控制板等固定模块，承担元器件焊接、信号传输与电源分配的核心作用。而显示屏 FPC 则是以聚酰亚胺（PI）或聚酯薄膜（PET）为柔性基材的电路板，厚度仅 0.05-0.4mm，可自由弯曲、折叠、卷绕，主要应用于显示屏面板与驱动板的连接排线、折叠屏铰链连接部、窄边框屏幕的边缘电路等空间受限或需要动态形变的场景。



从材料构成来看，显示屏 PCB 的核心结构包括基材、铜箔层、焊盘与阻焊层。基材 FR-4 的玻璃化转变温度（Tg）通常高于 170℃，具备优异的绝缘性、耐热性与抗冲击性，可稳定承载驱动 IC、电容、电阻等元器件；铜箔层厚度多为 35μm（1oz）或 70μm（2oz），通过蚀刻工艺形成导电线路，保障大电流传输与散热需求；阻焊层多为绿色油墨，覆盖于线路表面，防止短路、氧化并隔绝外界腐蚀。显示屏 FPC 的结构则更为轻薄，核心为 PI 基材（厚度 12.5-25μm），搭配 9-18μm 压延铜箔作为导电层，表面覆盖 10-15μm 感光阻焊油墨，部分关键区域还会增设 FR-4 或不锈钢增强层，提升连接器区域的机械强度。PI 基材的耐温范围可达 - 200℃至 260℃，兼具高柔韧性与化学稳定性，可承受反复弯折而不易断裂，这是 FPC 区别于 PCB 的核心材料特性。



在功能定位上，显示屏 PCB 主打 “固定支撑与稳定控制”，是显示屏的 “骨架”。例如 LED 显示屏的灯驱合一 PCB，采用多层设计，集成恒流驱动 IC、电源管理芯片与信号处理电路，可实现像素点的精准点亮、亮度调节与色彩校正，同时承载屏幕的机械安装与散热需求。LCD 显示屏的 T-CON 控制板 PCB 则负责接收主控信号，解析时序逻辑，控制栅极与源极驱动电路的协同工作，保障屏幕逐行扫描与像素充放电的精准性。而显示屏 FPC 主打 “柔性连接与空间适配”，是显示屏的 “神经”。例如智能手机 OLED 屏幕的 FPC 排线，可在 0.5mm 极小弯曲半径下稳定传输高速信号，连接屏幕面板与主板，适配手机轻薄化设计；折叠屏手机的铰链 FPC 需承受 10 万次以上动态弯折，同时保持信号传输的连续性，这是刚性 PCB 无法实现的功能。



二者的核心差异还体现在设计与制造逻辑上。显示屏 PCB 设计侧重 “高密度集成与可靠性”，多采用 4 层及以上多层结构，支持高速信号（如 eDP、MIPI）传输，需严格控制阻抗匹配、电源完整性与电磁干扰（EMI），制造过程依赖 SMT 表面贴装工艺，对元器件焊接精度要求较高。显示屏 FPC 设计则侧重 “柔韧性与空间利用率”，线宽 / 线距可低至 20-25μm，支持三维空间立体布线，弯折区域需采用特殊设计（如线路与弯折方向垂直、铜箔覆盖率≤70%），制造过程需兼顾柔韧性与附着力，避免弯折时铜箔脱落或线路断裂。



     在显示技术迭代的背景下，PCB 与 FPC 的边界也在逐渐融合，刚柔结合板（Rigid-Flex PCB）应运而生，兼具 PCB 的刚性支撑与 FPC 的柔性连接特性，可应用于高端显示屏的一体化模组设计。但总体而言，PCB 与 FPC 仍各司其职，PCB 保障显示屏核心电路的稳定运行，FPC 解决屏幕动态连接与空间受限难题，二者协同推动显示屏向高分辨率、轻薄化、柔性化方向发展。未来，随着 Mini LED、Micro LED 与折叠屏技术的普及，PCB 与 FPC 将在材料创新、工艺升级与性能优化方面持续突破，为显示技术的革新奠定基础。
