空间极限下的布局艺术—紧凑型PCB的核心逻辑

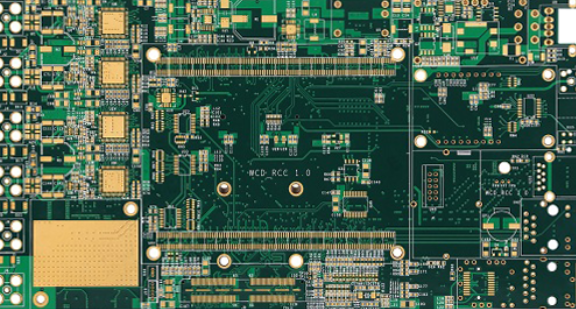

    在智能穿戴、物联网传感器、TWS 耳机等设备小型化浪潮中，紧凑型 PCB 设计已成为硬件开发的核心能力。它并非简单将元件 “挤” 在小面积上，而是在空间、性能、可靠性、成本四大约束下的系统工程，核心是通过科学布局、微型选型与高密度互连，在方寸之间实现功能闭环与稳定运行。紧凑型 PCB 通常指面积小于 100cm²、元件密度高于 50 个 /cm²、线宽 / 线距≤4mil 的电路板，其设计难度随空间压缩呈指数级上升，需突破传统设计思维，建立 “空间极简、性能优先、细节致胜” 的设计逻辑。





紧凑型 PCB 设计的首要原则是核心器件锚定与功能分区，从源头避免布局混乱与空间浪费。设计初期需优先定位 MCU、电源管理芯片（PMIC）、射频模块、高速接口等核心器件，它们的位置直接决定信号流向与能量路径。例如智能手表 PCB，通常将 MCU 置于中心，射频模块紧邻其侧并预留净空区，传感器集群靠近边缘便于与外壳联动，充电触点布置在底部符合使用习惯。核心器件定位后，按 “电源区→模拟区→数字区→射频区→接口区” 划分布局，各区预留 3-5mm 隔离带，避免数字噪声干扰敏感模拟电路。严禁为缩小面积将不同功能模块混排，某工业传感器 PCB 初期因混排导致模拟噪声达 200mV，分区优化后噪声降至 30mV，精度达标。



微型化元件选型是紧凑型 PCB 空间压缩的基础，需在封装尺寸、电气性能与焊接难度间平衡。被动元件优先选用 0201（0.6×0.3mm）甚至 01005（0.4×0.2mm）封装，比传统 0402 封装节省 50%-70% 面积；主动芯片优先 QFN、DFN、WLCSP 等无引脚封装，替代 SOP、QFP 等传统封装，其中 WLCSP 封装可减少 90% 占位面积；复杂功能选用 SiP 系统级封装或集成模组（如 WiFi/BLE 二合一模块），减少外围元件数量。选型需兼顾可制造性，01005 元件需高端 SMT 设备贴装，批量生产优先 0201 封装；BGA 芯片间距≤0.5mm 时，需提前确认工厂支持微孔与盘中孔工艺。



双面布局与立体空间利用是紧凑型 PCB 扩容的关键，打破传统单面布局的空间限制。双面板设计需遵循 “正面核心、背面无源” 原则：正面放置 MCU、BGA、连接器、功率器件等核心元件；背面集中布置去耦电容、电阻、小信号二极管等无源元件，可释放正面 30%-50% 布线空间。例如 TWS 耳机充电仓主控板，正面被 BGA 与连接器占满，背面布局 70% 的 RC 网络，才满足布线需求。立体布局可在核心芯片下方（非焊盘区）布置小型无源元件，或利用元件高度差实现上下层错位，但需通过 3D 模型检查避免装配干涉。功率器件（如 MOS 管、电感）下方禁止走高速信号线，防止磁耦合干扰。



紧凑型 PCB 设计的核心挑战是空间压缩与性能保障的平衡，布局阶段需同步考虑信号完整性、散热与可制造性。高速信号（如时钟、差分信号）路径需短而直，长度误差控制在 5mil 内，避免 90° 拐角，采用 45° 或圆弧走线减少反射；电源路径需 “粗而短”，大电流线路宽≥8mil，阻抗低，避免电压跌落与发热；功率器件需预留散热空间，远离敏感元件，必要时在背面覆铜散热。设计完成后需进行 3D 装配检查、热仿真与 DFM 校验，提前发现干涉、过热或制造难题，避免后期返工。



    随着电子设备向更小、更轻、更强功能发展，紧凑型 PCB 设计将面临更严苛的空间约束与性能要求。未来，HDI 高密度互连、刚柔结合板、嵌入式元件等技术的成熟，将进一步提升紧凑型 PCB 的集成度与可靠性，为消费电子、工业控制、医疗设备等领域的小型化创新提供核心支撑。
