无铅喷锡（Lead-free HASL）的镀层平整度控制：工艺优化与行业实践

无铅喷锡（Lead-free HASL）作为PCB表面处理的主流工艺之一，凭借其成本低、可焊性好、耐机械磨损等优势，广泛应用于消费电子、工业控制等领域。然而，其核心缺陷——镀层平整度不足，始终制约着其在高密度、细间距元件（如BGA、QFN）中的应用。本文将从工艺原理、平整度影响因素、优化策略及行业实践四方面，系统解析无铅喷锡的镀层平整度控制技术。

一、无铅喷锡工艺原理与平整度挑战

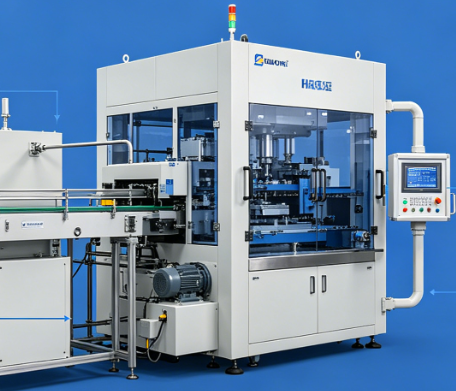

无铅喷锡通过将PCB浸入熔融的无铅焊锡合金（如SAC305，Sn96.5Ag3.0Cu0.5）中，再经热风整平（HASL）去除多余焊料，形成保护性可焊接涂层。其平整度受以下因素影响：

焊锡流动性差异：无铅焊锡熔点（217-227℃）显著高于传统有铅焊锡（183℃），导致流动性下降，焊料在冷却过程中易形成“半月形”边缘，中心区域厚度不足。

热风整平参数：风刀压力、角度、传输速度等参数控制不当，会导致焊料分布不均，形成锡瘤或凹陷。

PCB设计复杂性：高密度板（HDI）的微小焊盘与密集走线，加剧了焊料流动的阻力，进一步恶化平整度。

二、平整度控制的关键工艺参数优化

焊锡温度与成分控制

温度稳定性：无铅焊锡需稳定在245-255℃，波动范围±5℃以内。温度过低会导致流动性不足，表面凹陷；温度过高则可能引发基材翘曲。

合金成分优化：通过调整SAC合金中银（Ag）和铜（Cu）的比例，可改善焊锡流动性。例如，SAC405（Sn95.5Ag4.0Cu0.5）因银含量增加，熔点降低至217℃，流动性优于SAC305。

热风整平参数优化

风刀压力与角度：压力通常设定为0.25-0.35MPa，角度控制在15°-20°。压力过低无法彻底吹除多余焊料，压力过高则会导致焊料层过薄（<5μm），暴露基材缺陷。

传输速度匹配：PCB传输速度需与焊锡温度、风刀压力协同调整。例如，传输速度1.2-1.5m/min时，可确保焊料充分附着且表面光泽度均匀。

助焊剂与前处理工艺

助焊剂涂覆：采用液态助焊剂清洁铜表面，去除氧化物并提高润湿性。助焊剂残留需通过清洗工序彻底去除，避免影响平整度。

微蚀刻处理：通过化学蚀刻去除铜表面氧化层，形成微观粗糙结构，增强焊料与铜的结合力，减少边缘锡瘤形成。

三、行业实践与案例分析

汽车电子领域的应用

焊锡温度严格控制在250±3℃，风刀压力0.3MPa，角度18°。

压接孔尺寸优化至0.36±0.05mm，配合双面开窗设计，减少焊料堆积。

引入激光非接触三维扫描技术，实时监测焊盘厚度，确保最薄处≥100μm（IPC标准）。

某汽车电子厂商采用无铅喷锡工艺生产16层高速连接器PCB，通过以下措施优化平整度：

医疗设备领域的突破

分区域控制风刀压力，对BGA焊盘区域采用低压（0.25MPa）精细整平，其他区域维持高压（0.35MPa）快速吹除。

结合化学沉镍（2-5μm）作为过渡层，减少铜与焊锡的直接接触，降低金属间化合物（IMC）生长速率，延长存储寿命至12个月。

某医疗PCB制造商针对高密度BGA封装需求，开发了“分段式热风整平”工艺：

四、未来趋势与挑战

随着PCB向高密度、高频化发展，无铅喷锡的平整度控制需进一步突破：

纳米级表面处理技术：通过在铜表面沉积纳米级镍层，改善焊料润湿性，减少边缘效应。

智能化工艺监控：引入AI算法实时分析热风整平过程中的温度、压力数据，自动调整参数以补偿基材变形。

环保型助焊剂开发：研发无卤、低挥发性有机化合物（VOC）助焊剂，减少清洗工序对平整度的影响。
