工控PCB—工业现场的抗干扰

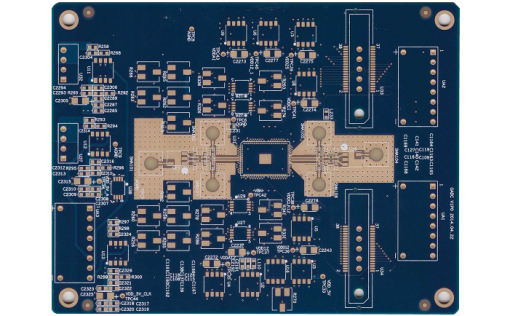

    在钢铁冶炼、汽车制造、能源电力、轨道交通等复杂工业场景中，工控 PCB（工业控制印刷电路板）是设备的 “神经中枢”，承担着信号采集、逻辑控制、数据传输、功率驱动等核心功能。与消费电子 PCB 追求轻薄、低成本不同，工控 PCB 的核心使命是在强电磁干扰、宽温、高湿、粉尘、振动等极端恶劣环境下，保持 10 年以上稳定可靠运行。“强抗干扰” 与 “长寿命” 是工控 PCB 最核心的两大技术标签，也是其区别于普通 PCB 的根本标志。





工业现场堪称电子设备的 “战场”：变频器、伺服电机产生的 100kHz-1GHz 高频电磁辐射，高压开关启停的浪涌脉冲，动力线缆与控制线缆并行的传导干扰，共同构成复杂的电磁干扰（EMI）环境。数据显示，60% 以上的工业设备故障源于电磁干扰导致的信号失真、程序跑飞、控制失灵。同时，工业设备要求 7×24 小时连续运转，服役周期长达 5-15 年，远超消费电子 3-5 年的寿命。在 - 40℃至 85℃的宽温、95% RH 高湿、含硫化物 / 盐雾的腐蚀性气体、持续振动冲击下，普通 PCB 会出现基材老化、铜箔腐蚀、焊点开裂、绝缘失效等问题，而工控 PCB 必须抵御这些 “慢性杀手”，实现全生命周期稳定。



实现 “抗干扰 + 长寿命” 双目标，并非单一技术的优化，而是材料、设计、工艺、防护四位一体的系统性工程。在材料层面，工控 PCB 摒弃普通 FR-4 基材，选用高 Tg（≥170℃）、低 CTE、高耐热、耐老化的特种基材，如高 Tg FR-4、聚酰亚胺（PI）、碳氢复合材料，从根源提升耐温、耐湿、抗老化能力。铜箔采用 2oz-3oz 厚电解铜或压延铜，提升载流能力与抗振动疲劳性；表面处理优先选用化学镍钯金（ENEPIG）、电镀硬金，具备优异的耐腐蚀性、可焊性与接触稳定性。



抗干扰设计上，工控 PCB 遵循 “分层防护、分区隔离、屏蔽滤波、优化接地” 四大原则。通过多层板结构（4 层及以上），构建完整的地平面与电源平面，形成天然电磁屏蔽；将数字电路、模拟电路、功率电路物理分区，切断干扰耦合路径；对敏感信号（如 4-20mA 模拟量、RS-485 总线）采用差分布线、包地屏蔽、RC/LC 滤波；构建低阻抗接地系统，实现数字地、模拟地、功率地单点汇接，避免地环路干扰。



长寿命设计则聚焦 “抗老化、抗疲劳、抗腐蚀、抗热应力”。通过降额设计（元器件参数降额 20%-50% 使用）、热设计（合理布局发热元件、增设散热过孔）、应力消除（避免锐角走线、优化焊盘设计、板边补强）、三防防护（涂覆丙烯酸 / 聚氨酯三防漆）等手段，抵御环境侵蚀与长期运行疲劳。制造环节严格遵循 IPC Class 3 工业级标准，管控基材压合、孔金属化、焊接等关键工艺，确保无气泡、无裂纹、无虚焊。



    从智能工厂的 PLC 控制器，到新能源汽车的 BMS 主板；从轨道交通的列车控制单元，到电力系统的继电保护装置，工控 PCB 以 “抗干扰铁军” 与 “长寿基石” 的定位，支撑着工业自动化的稳定运行。随着工业 4.0、智能制造的推进，工控 PCB 正朝着更高密度、更高速度、更强抗干扰、更长寿命方向升级，成为现代工业体系不可或缺的核心基础部件。
