工控PCB如何迈向更高性能、更长寿命、更智能?

来源:捷配链 时间: 2026/04/15 09:21:58 阅读: 10

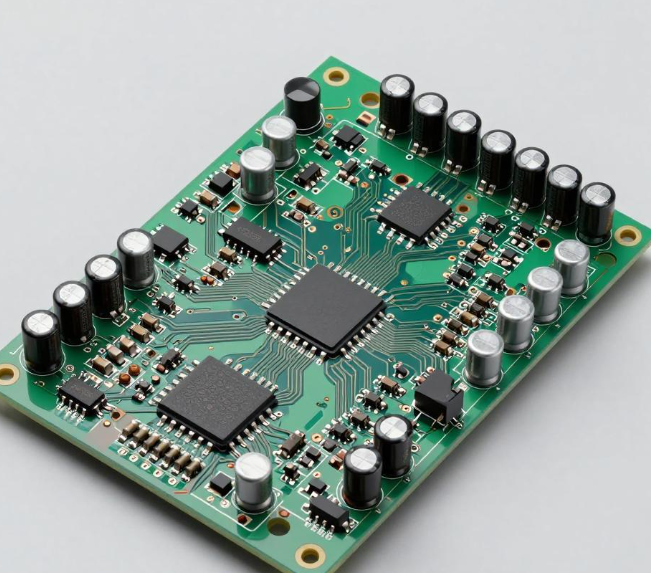

    随着智能制造、新能源、人工智能技术的深度融合,工业控制设备正朝着高密度集成、高速通信、大功率驱动、智能化控制、极端环境适配方向升级,对工控 PCB 提出了 “更强抗干扰、更长使用寿命、更高信号速度、更优热稳定性、更小体积” 的全新挑战。传统工控 PCB 技术已逼近极限,新材料、新工艺、新设计的持续创新,正推动工控 PCB 迈入 “高性能、高可靠、智能化、绿色化” 的新时代,未来 5-10 年将迎来三大核心变革。


一、材料革新:突破性能极限,支撑更长寿命

材料是工控 PCB 性能的基础,未来将向更高耐热、更低损耗、更强耐候、多功能集成方向发展。

  1. 超高耐热新型基材

    传统高 Tg FR-4(Tg=170℃)已无法满足 150℃以上高温场景需求,聚苯并咪唑(PBI)、聚酰亚胺 - 苯并恶嗪(PI-BO)、氰酸酯改性基材成为主流方向。这些基材 Tg≥250℃,Td≥400℃,CTE<10ppm/℃,热失重率<0.3%(200℃/1000h),耐温上限提升至 180℃,在高温工业炉、航空发动机控制等场景,寿命可从 10 年延长至 15-20 年。同时,低吸水率(<0.3%)、耐化学腐蚀性能大幅提升,抵御高湿、强腐蚀环境能力更强。
  2. 低损耗高频材料普及

    随着工业总线向 10Gbps 以上高速 EtherCAT、Profinet 升级,5G/6G 工业互联网部署,工控 PCB 对高频性能需求激增。改性聚四氟乙烯(PTFE)、碳氢陶瓷复合材料、液晶聚合物(LCP) 快速普及,Dk 稳定在 2.8-3.2,Df<0.002,在 10GHz 高频下信号损耗比传统 FR-4 降低 70%,同时具备优异的热稳定性与耐老化性,实现 “高速 + 长寿命” 双重适配。
  3. 多功能复合新材料

    纳米技术赋能工控 PCB 材料,纳米陶瓷填充、碳纳米管 / 石墨烯增强复合材料成为热点。纳米氧化铝(Al?O?)、氮化硼(BN)填充基材,导热系数提升 3-5 倍(达 2-5W/m?K),散热性能显著优化;碳纳米管增强铜箔,抗拉强度提升 50%,抗振动疲劳寿命延长至 20 万次;石墨烯基三防漆,耐盐雾、耐硫化性能提升 1 倍,同时具备电磁屏蔽功能。


二、技术升级:抗干扰与可靠性迈向新高度

  1. 3D 立体抗干扰设计

    传统平面抗干扰设计已达瓶颈,多层立体屏蔽、嵌入式屏蔽、有源抗干扰成为新方向。高层数工控 PCB(8-12 层)采用 “信号 - 地 - 电源 - 屏蔽 - 信号” 层叠,新增独立内层屏蔽层,电磁屏蔽效能从 60dB 提升至 80dB;敏感芯片(ADC、MCU)嵌入 PCB 内层屏蔽腔,外部干扰衰减 90% 以上;有源滤波芯片替代传统无源 LC 滤波器,自适应抑制 100kHz-10GHz 宽频干扰,抗干扰精度提升 50%。
  2. 抗疲劳可靠性强化技术

    针对热循环、振动疲劳失效,无应力布线、仿生结构设计、微焊点强化技术突破。采用 “蛇形缓冲布线”“圆弧过渡”“柔性补强” 设计,PCB 热应力降低 60%,振动应力降低 40%;微焊点采用 “纳米银焊膏”“超声辅助焊接”,IMC 层厚度精准控制在 0.5-1μm,焊点寿命延长 2 倍;过孔采用 “铜柱填充 + 树脂包覆” 一体化工艺,抗热应力开裂能力提升 100%,通过 2000 次温度循环无失效。
  3. 智能化健康监测集成

    新一代工控 PCB 将集成传感器与健康监测电路,实现 “自诊断、自预警、自保护”。在 PCB 关键位置(发热区、高应力区、接口处)集成微型温度、振动、湿度传感器,通过内置 MCU 实时监测 PCB 状态;当温度超标、振动异常、绝缘性能下降时,自动预警并启动保护(降频、断电),避免突发故障,将设备维护从 “定期检修” 升级为 “预测性维护”,大幅提升工业系统稳定性。


三、工艺与制造:绿色化、精密化、智能化

  1. 绿色环保工艺普及

    欧盟 RoHS 2.0、REACH 法规升级,推动工控 PCB 向无卤素、无铅、低 VOC、可回收方向发展。无卤素高 Tg 基材、无铅化镍钯金表面处理、水性阻焊油墨全面普及;生产过程采用 “干法工艺”(等离子处理、激光加工)替代湿法化学工艺,VOCs 排放降低 80%,废水、废渣减少 60%,符合工业绿色制造趋势。
  2. 超精密制造技术

    随着工控 PCB 线宽 / 线距从 0.15mm 缩至 0.05mm(5G/5G),微孔直径从 0.3mm 降至 0.1mm,激光直接成像(LDI)、脉冲电镀填孔、超精细蚀刻技术成为标配。LDI 曝光精度达 ±5μm,线宽精度 ±3μm;脉冲电镀实现 0.1mm 微孔无空洞填铜,导电可靠性提升;超精细蚀刻侧蚀量<10μm,适配高密度集成需求,PCB 体积缩小 40%。
  3. 数字化智能制造

    工业 4.0 赋能 PCB 制造,AI 工艺管控、数字孪生、全流程追溯系统普及。AI 算法实时优化压合、蚀刻、焊接参数,产品良率从 95% 提升至 99.5%;数字孪生模拟 PCB 在工业环境中的老化、疲劳过程,提前优化设计;每一块工控 PCB 从基材到成品全流程数据追溯,确保质量可控、责任可究。


四、应用场景拓展:覆盖全工业领域,支撑高端制造

  • 新能源领域:光伏逆变器、储能 BMS、风电变流器 PCB,耐温 125℃、抗盐雾、长寿命 15 年,适配户外极端环境。
  • 高端装备:工业机器人、数控机床、航空航天控制 PCB,高密度、高速、抗强振动,精度达纳米级。
  • 智能电网:继电保护、智能电表 PCB,抗强电磁干扰、宽温 - 40℃至 85℃、寿命 15 年以上。
  • 医疗工控:医疗设备控制 PCB,生物相容性好、耐灭菌、高可靠,适配医疗级严苛标准。

    未来,随着技术持续突破,工控 PCB 将彻底突破 “抗干扰、长寿命” 的现有边界,成为支撑高端制造、智能制造、绿色制造的核心基础部件,推动工业自动化迈向更高效、更稳定、更智能的新时代。对于行业而言,掌握新材料、新工艺、新设计技术,将成为抢占高端工控 PCB 市场的核心竞争力。
