尺寸制胜！PCB过孔几何参数优化：降低寄生电容的核心手段
来源：捷配链
时间: 2026/04/08 10:23:35
阅读: 27
在 PCB 过孔寄生电容优化体系中，几何参数调整是最直接、最有效的手段。作为影响寄生电容的核心变量，过孔焊盘直径、孔径、反焊盘尺寸的细微调整，都能带来寄生电容的显著变化。本文将从设计实践出发，详解过孔几何参数的优化原则、设计规范与实操技巧，助力工程师精准把控寄生电容值。
一、焊盘直径：缩小极板面积，从源头减电容

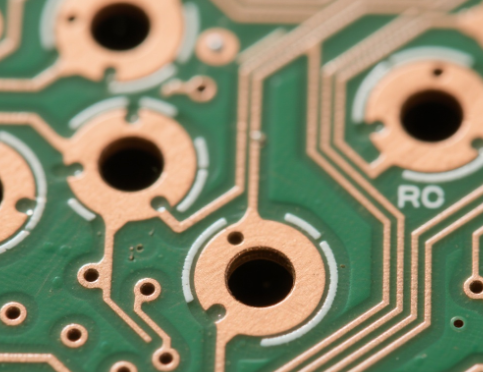

过孔焊盘是寄生电容的主要 "极板"，其直径直接决定电容大小。减小焊盘直径，相当于缩小平行板电容器的极板面积，能有效降低寄生电容。常规设计中，过孔焊盘直径通常为孔径的 1.5-2 倍，如 8mil 孔径搭配 12-16mil 焊盘。在高速设计中，可在工艺允许范围内进一步缩小，如将 12mil 焊盘减至 10mil，寄生电容可降低约 15%。
但缩小焊盘需严守工艺底线：一是保证最小焊环宽度，常规 PCB 最小焊环为 3-4mil，高频薄板可降至 2-3mil，避免焊盘过小导致孔壁铜层断裂、焊接虚焊；二是匹配阻焊工艺，阻焊桥最小宽度为 4mil，焊盘过小可能导致阻焊油墨流入孔内，影响导通；三是考虑元件引脚尺寸，插件元件过孔焊盘需适配引脚直径，保证焊接强度。
进阶优化可采用 "无盘设计"（Non-pad Via）。对于内层非连接层的过孔焊盘，可直接移除，仅保留孔壁铜层作为连接通道。这种设计能彻底消除内层焊盘的寄生电容，在 5Gbps 以上高速信号设计中，可将寄生电容降低 30% 以上。但需与 PCB 厂确认工艺能力，无盘设计对钻孔精度、孔壁镀铜质量要求更高。
二、反焊盘优化：拉大间距，最有效的降容手段
反焊盘（Anti-pad）是内层电源 / 地层中，围绕过孔的铜箔隔离区域，其直径直接影响寄生电容。从公式可见，反焊盘与焊盘的直径差（D2-D1）越大，寄生电容越小。增大反焊盘是降低寄生电容最有效的手段，直径每增加 20%，寄生电容可降低 25%-35%。
常规设计中，反焊盘直径通常为焊盘的 1.5-2 倍，如 12mil 焊盘搭配 18-24mil 反焊盘。高速电路中，建议将反焊盘直径提升至焊盘的 2-3 倍，如 10mil 焊盘搭配 20-30mil 反焊盘。以 1.6mm 板厚为例，反焊盘从 20mil 增大至 30mil，寄生电容可从 0.4pF 降至 0.25pF 以下。
反焊盘设计需注意两点：一是避免过度扩孔破坏内层平面，电源 / 地层的铜箔完整性影响电流承载与散热能力，反焊盘边缘与相邻过孔、走线需保持至少 4mil 间距；二是差分信号过孔反焊盘需对称设计，保证差分阻抗平衡，避免模式转换。
三、孔径与板厚：缩短电流路径，降低介质影响
过孔孔径与 PCB 板厚，通过影响电容介质厚度与有效极板面积，间接作用于寄生电容。减小孔径可缩小孔壁表面积，降低孔壁与参考层的耦合电容；减薄板厚则直接缩短介质厚度，两者均能降低寄生电容。
常规设计中，孔径选择遵循 "板厚 / 孔径比" 原则，普通 PCB 板厚 / 孔径比≤8:1，如 1.6mm 板厚最小孔径为 0.2mm（8mil）。高速设计中，在满足电流承载（孔径越大载流能力越强）与工艺限制下，优先选择小孔径，如将 10mil 孔径减至 8mil，寄生电容可降低约 10%。
板厚优化需平衡机械强度与电气性能。高频薄板（0.8-1.0mm）能显著降低寄生电容，板厚从 1.6mm 减至 1.0mm，寄生电容可降低 35% 以上。但薄板易变形，装配时需注意焊接温度与机械应力，适合高密度、高速短距离信号传输场景。
过孔几何参数优化是降低寄生电容的基础手段，核心在于 "缩小焊盘、扩大反焊盘、合理孔径、控制板厚"。设计时需结合信号频率、制造工艺、装配需求，制定参数组合方案。
