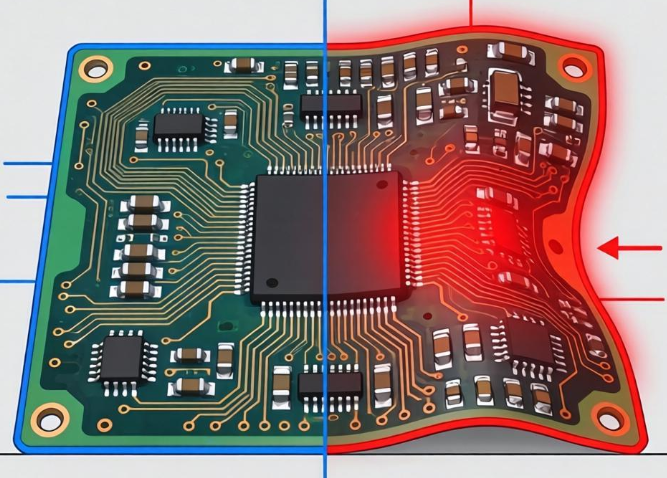

生产制程PCB翘曲全流程精准管控与工艺优化

一、覆铜板预处理：消除初始应力的基础工序

1. 烘板除湿工艺

• 工艺目的：去除板材内部吸收的水分，防止高温时水汽膨胀；同时促进树脂进一步固化，释放初始应力；
• 参数规范：
  • 温度：125±5℃（常规 FR-4），高 Tg 板材可升至 150℃；
  • 时间：4~6 小时（板厚＜1.6mm），6~8 小时（板厚≥1.6mm），10~12 小时（板厚＞2.5mm）；
  • 方式：水平堆叠，每层间用隔纸隔开，保证受热均匀；

• 禁忌：禁止未烘板直接下料，尤其梅雨季节，吸湿板材层压后翘曲风险增加 50% 以上。

2. 下料与叠层规范

• 下料方向：覆铜板长边对应玻璃纤维布经向，保证板材经纬方向一致；
• 叠层准备：芯板、PP 片清洁无粉尘、无褶皱；PP 片经纬方向标记清晰，叠层时经向统一对应板件长边；
• 混料管控：同一批生产的 PCB，必须使用同批次、同品牌的覆铜板与 PP 片，禁止不同批次混压。

二、层压工序：翘曲控制的核心关卡

1. 温度曲线优化（核心参数）

• 分段升温控制
  1. 低温段（室温～120℃）：升温速率 1~2℃/min，缓慢预热，让树脂均匀流动，避免局部过热；
  2. 中温段（120~170℃）：升温速率 1℃/min，树脂逐渐凝胶，控制流动度；
  3. 高温段（170℃）：保温 90~120 分钟（常规 FR-4），保证树脂完全固化，交联密度达标；

• 冷却速率管控：层压后自然冷却或分段降温，冷却速率≤3℃/min，降至 60℃以下方可出板；禁止急冷（如水冷、风扇直吹），防止热应力骤增。

2. 压力与设备管控

• 压力参数：常规 FR-4 层压压力 25~30kg/cm²，高频材料 30~35kg/cm²；压力均匀性偏差≤±3%，保证板面各点受力一致；
• 设备维护：压机台面定期研磨（平面度≤0.02mm）；缓冲垫（牛皮纸、铝箔）定期更换，避免老化导致压力不均；
• 叠层排布：同批次板件厚度一致，叠板数量适中，避免边缘板件压力不足。

3. 层压后应力释放

• 层压出板后，水平放置 24 小时自然时效，释放部分内应力，再进行下工序；
• 厚板、高多层板（≥8 层），层压后增加 150℃×2 小时退火处理，进一步消除应力。

三、后制程翘曲控制：减少二次应力的关键环节

1. 蚀刻与电镀管控

• 蚀刻均匀性：蚀刻液浓度、温度、喷淋压力稳定，波动≤5%；蚀刻速率控制在 1.2~1.5μm/min，保证铜层均匀去除；
• 蚀刻后检查：蚀刻后检测板面铜厚均匀性，偏差≤10%；及时清理侧蚀、过蚀问题，避免破坏铜分布平衡；
• 电镀规范：采用对称夹具，保证板面电流分布均匀；镀层厚度偏差≤8%；薄板电镀时添加辅助阴极，防止板件弯曲。

2. 表面处理热应力控制

• 阻焊工序：双面阻焊厚度差≤15μm，禁止单面厚油墨；固化温度 150℃×60 分钟，升温斜率≤2℃/min，自然冷却；
• 热风整平（喷锡）：锡炉温度 245~255℃，浸锡时间 2~3 秒；风刀压力、角度对称，板面受热均匀；喷锡后置于气浮床缓慢冷却，禁止水冷；
• 化学表面处理（沉金、OSP）：沉金温度控制在 85±3℃，OSP 常温处理，减少热冲击。

3. 机械加工应力控制

• 钻孔管控：钻头锋利，转速与进刀速率匹配（常规 FR-4：转速 12 万～15 万转 / 分，进刀速率 1.2~1.8m/min），避免孔壁粗糙与应力集中；厚板钻孔后增加 150℃×2 小时烘板，释放钻孔应力；
• V-Cut 与分板：V-Cut 深度严格控制≤板厚 1/3，分板采用走刀式分板机，禁止手动掰板；分板后检查板边，无毛刺、无裂纹，避免边缘应力开裂。

四、翘曲矫正与后处理：超差板件的补救方案

1. 真空热压整平（主流矫正工艺）

• 工艺原理：在高温、真空、高压环境下，使 PCB 软化，通过平整模具压平，缓慢冷却定型，消除内应力；
• 参数规范：温度 150~160℃（低于 Tg10~20℃），真空度 - 0.95MPa，压力 10~15kg/cm²，保温保压 3~4 小时，缓慢冷却至室温；
• 适用范围：翘曲度≤1.2% 的弓曲变形，矫正后翘曲度可降至 0.5% 以下。

2. 烘烤应力释放

• 轻微翘曲（＜1.0%）板件，125℃×4~6 小时烘烤，自然冷却，可释放部分应力，改善变形；
• 矫正后板件需重新检测翘曲度，合格后方可出货。

五、生产制程翘曲控制的管理规范

1. 参数标准化：制定各工序 SOP，明确温度、压力、时间等参数，操作人员严格执行，禁止私自调整；
2. 在线检测：层压、蚀刻、表面处理后，每批次抽检翘曲度，及时发现问题、调整工艺；
3. 环境管控：生产车间温湿度控制在 22±3℃、RH 50±10%，避免环境波动影响；
4. 薄板专项防护：厚度＜1.0mm 的薄板，全程水平放置，采用专用夹具，禁止堆叠、弯折。
