过孔填充—破解高密度PCB布线困局的核心密钥
来源：捷配链
时间: 2026/04/14 09:36:05
阅读: 21
在现代 PCB 设计领域，过孔填充已从一项辅助工艺升级为优化布线、提升性能的核心技术。尤其在 5G、人工智能、消费电子等推动下，电路板向 “高密度、高速率、高功率、轻薄化” 发展，传统空心过孔的瓶颈日益凸显。过孔填充通过在孔内填入导电或绝缘材料，系统性解决了空间占用、信号干扰、散热、可靠性等多重难题，成为高端 PCB 布线优化的关键手段。
一、传统空心过孔的布线困境
传统空心过孔（PTH）在高密度设计中存在四大致命短板：
- 空间资源浪费：为避免短路、干扰，空心过孔周边需预留较大禁布区（通常 0.2-0.5mm），在 BGA、芯片组等密集区域，大量过孔会切割布线通道，导致布线拥堵、层数增加。
- 信号完整性劣化：高频信号（>1GHz）穿越空心过孔时，孔内空气介质与板材介电常数不匹配，引发阻抗突变、寄生电容 / 电感激增，造成信号反射、损耗、串扰，眼图质量恶化。
- 散热与载流瓶颈：空心过孔仅靠孔壁薄铜（20-30μm）导热、导电，热阻高、电流容量小，大功率器件下方易形成热点，电源路径压降大。
- 工艺与可靠性缺陷：回流焊时焊锡易被吸入孔内（“焊锡抽芯”），导致 BGA 虚焊；孔内残留助焊剂、潮气，长期使用引发腐蚀、CAF（导电阳极丝）失效；热循环中铜壁与基材热胀系数差异导致应力开裂。
这些问题直接导致布线效率低下、性能受限、成本攀升，而过孔填充正是破解困局的核心方案。
二、过孔填充优化布线的核心原理

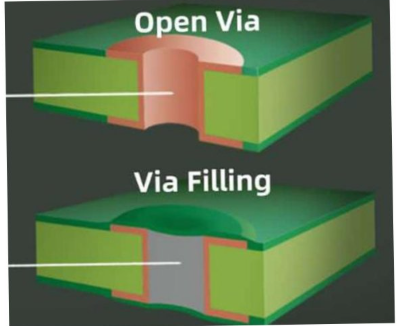

过孔填充通过材料填充 + 工艺处理，从物理结构、电气特性、机械性能三方面重构过孔，实现布线优化：
- 空间解放：填充后过孔表面平整，可实现盘中孔（Via-in-Pad） 设计 —— 过孔直接打在 BGA、QFN 焊盘内部，无需额外占用布线空间，布线通道利用率提升 40% 以上。例如，0.8mm 间距 BGA，传统布线需 8 层板，采用盘中孔 + 树脂填充后可减至 6 层。
- 信号纯净化：填充材料（树脂 / 铜）介电常数与 PCB 基材（FR-4，Dk≈4.4）高度匹配，消除空气介质引发的阻抗不连续，寄生参数降低 30%-50%。配合背钻去除过孔存根（Stub），可将 10Gbps 以上高速信号的插入损耗控制在 0.2dB/inch 以内。
- 散热与载流强化：导电填充（电镀铜 / 铜浆）形成实心铜柱，导热系数达 401W/m?K（空气仅 0.026W/m?K），散热效率提升 3-5 倍；导电截面积扩大 5-10 倍，单孔载流能力从 1-2A 提升至 5-10A，电源 / 地网络可减少过孔数量，优化大电流布线。
- 可靠性升级：填充材料填充孔内空隙，隔绝潮气、助焊剂侵入，避免焊锡抽芯；树脂与基材热胀系数（CTE≈14ppm/℃）接近，缓冲热应力，通过 - 55℃~125℃ 1000 次冷热循环无开裂，满足汽车电子、航天等高可靠场景。
三、主流过孔填充类型与布线适配
- 树脂塞孔（非导电填充）
- 工艺：环氧树脂填充→固化→研磨→表面镀铜盖帽。
- 布线优势：成本适中、平整度高，完美适配盘中孔、高密度信号布线，消除 BGA 虚焊风险，适用于 5G 手机主板、服务器 PCB 等高速信号板。
- 电镀填铜（导电填充）
- 工艺：脉冲电镀将铜完全填充过孔，形成实心铜柱。
- 布线优势：极致散热、超低阻抗，适用于电源模块、大功率 LED、CPU 供电等大电流、高散热布线场景，可简化电源层分割、减少冗余过孔。
- 铜浆 / 银浆填充（半导电填充）
- 工艺：导电浆料填充→低温固化→表面处理。
- 布线优势：兼顾导电性与工艺灵活性，适用于柔性 PCB（FPC）、射频板布线，平衡信号完整性与散热需求。
四、布线优化实战价值
以 10 层高密度通信 PCB 为例，对比传统设计与填充优化方案：
- 层数：传统 8-10 层 → 填充优化 6-8 层，减层 20%-30%，成本降低 15%-25%。
- 布线密度：线宽 / 线距从 0.15mm 优化至 0.1mm，布线容量提升 40%。
- 信号质量：高速信号眼高提升 25%，抖动减少 30%，误码率降至 10^-12 以下。
- 散热性能：CPU 核心温度降低 10-15℃，热稳定性显著提升。
过孔填充不再是单纯的工艺选择，而是 PCB 布线的系统性优化策略。它通过重构过孔特性，释放空间、净化信号、强化散热、提升可靠，让高密度、高速率、高功率 PCB 设计成为可能。随着电子设备持续升级，过孔填充将成为高端 PCB 布线的标配技术，驱动行业向更高效、更可靠、更集成的方向发展。
