高频医用PCB板的DFM量产优化与质量控制

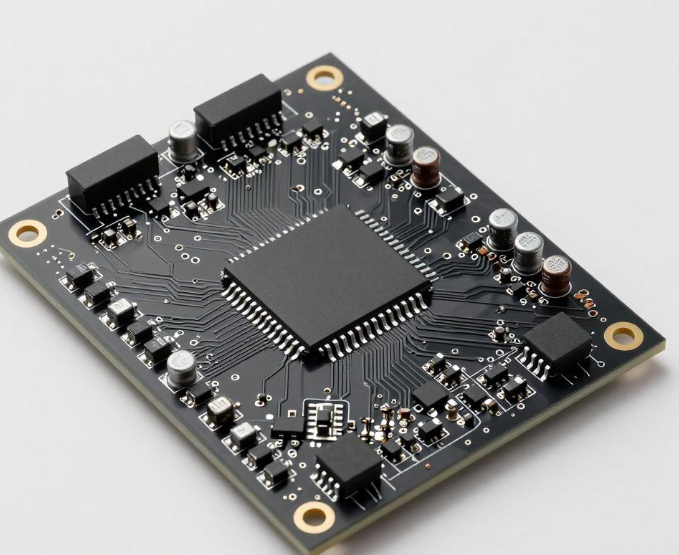

问：高频无线通信医用 PCB 板的 DFM（可制造性设计）核心目标与医疗特殊要求是什么？

1. 医疗级良率要求：量产良率≥95%（普通高频 PCB≥90%），避免不良品流入医疗设备，引发安全风险；
2. 工艺稳定性要求：关键参数（线宽、阻抗、介质厚度、生物相容性）批次间波动≤5%，保证不同批次 PCB 性能一致；
3. 可追溯性要求：全流程工艺记录（材料批次、生产参数、检测数据），符合 ISO 13485 追溯体系，便于医疗设备质量追踪。

问：高频医用 PCB 板的材料与层叠 DFM 优化要点是什么？

1. 材料标准化：优先选用医疗级标准高频板材（罗杰斯 RO4350B、Isola I-Tera MT、医用无卤 FR-4），避免小众材料；材料批次间 Dk 差异≤0.05，吸水率≤0.1%，生物相容性测试报告齐全。
2. 层叠标准化：采用对称标准层叠（4/6/8 层），介质厚度选用标准 PP 规格（1080=2.8mil、2116=4.2mil），避免非标准厚度（定制 PP 成本增加 20%、良率下降）；层压总厚度 1.6mm（标准），避免特殊厚度（0.8/2.4mm）。
3. 铜箔与表面处理适配：信号层 1oz、电源 / 地层 2oz（标准铜厚），HVLP 超低轮廓铜箔（Ra≤0.3μm）；表面处理优先 ENIG 沉金（0.2μm 金层），植入式设备加派瑞林涂层，工艺成熟、良率高。

问：高频医用 PCB 板的线路与阻抗 DFM 优化要点是什么？如何平衡精度与量产？

1. 公差分级设定（核心）：

• 核心射频线（50Ω/100Ω）：线宽公差 ±0.005mm（±2.5%），阻抗公差 ±3%，采用 LDI 激光成像（精度 ±0.002mm）；
• 普通信号线：线宽公差 ±0.02mm（工业级），传统曝光工艺；
• 电源线 / 地层：线宽公差 ±0.05mm，厚铜适配，降低蚀刻难度。

2. 线宽预补偿设计：根据工厂蚀刻数据（侧蚀量 0.02mm），设计时线宽预加 0.02mm（外层）、0.015mm（内层），抵消制造侧蚀误差，保证成品线宽达标；厚铜（2oz）补偿值增至 0.03mm。

3. 线路设计降难度：最小线宽≥4mil（0.1mm）、最小间距≥4mil，避免＜3mil 细线（蚀刻良率低）；线宽突变处渐变过渡（长度≥5 倍线宽差），减少阻抗突变；高频走线避免密集平行，减少串扰。


问：高频医用PCB 板的量产质量控制体系有哪些？关键检测项目与标准是什么？

1. 原材料检测：高频板材 Dk/Df 测试（批次间 Dk±0.05、Df±0.002），铜箔粗糙度检测（Ra≤0.3μm），阻焊 / 油墨生物相容性报告（ISO 10993）。
2. 制程检测：

• 层压：翘曲度≤0.5%，介质厚度公差 ±5%，层压对位偏差 ±0.05mm；
• 线路：AOI 光学检测（线宽 / 间距、短路 / 开路、缺陷），微切片分析（铜厚、侧蚀量、层压结构）；
• 阻抗：TDR 时域反射计测试，核心射频线阻抗 ±3%，差分线 ±5%。

3. 成品检测（医疗专属）：

• 电气性能：高频信号损耗≤0.3dB/inch，信噪比≥60dB，绝缘电阻≥10^12Ω；
• 生物相容性：ISO 10993 细胞毒性（0 级）、致敏性（无）、刺激性（无）测试；
• 可靠性：消毒测试（环氧乙烷 /γ 射线，性能漂移≤5%）、老化测试（150℃/1000 小时，无分层 / 氧化）、弯折测试（柔性 PCB≥1000 次）。

问：高频医用 PCB 板量产常见不良问题与改善方案是什么？

1. 不良 1：核心射频线阻抗偏差超标（＞±5%）

• 原因：线宽偏差大、介质厚度不均、铜箔粗糙度超标；
• 改善：LDI 激光成像控制线宽（±0.005mm），层压介质厚度公差 ±5%，选用 HVLP 铜箔（Ra≤0.3μm），预补偿线宽抵消侧蚀。

2. 不良 2：PCB 层压翘曲超标（＞0.5%）

• 原因：非对称层叠、铜覆盖率不均、层压温度 / 压力异常；
• 改善：严格对称层叠，铜覆盖率偏差≤5%，优化层压参数（温度 180℃、压力 20kg/cm²），分批层压减少累积应力。

3. 不良 3：高频信号损耗超标（＞0.5dB/inch）

• 原因：板材 Df 超标、铜箔粗糙度大、走线过长 / 过孔多；
• 改善：选用低 Df 板材（≤0.003），HVLP 铜箔，缩短射频走线（≤λ/10），减少过孔（用盲孔 / 埋孔）。

4. 不良 4：生物相容性测试不达标

• 原因：材料含卤素 / 重金属、阻焊油墨有毒析出、表面镀层不合格；
• 改善：全材料无卤素筛选，医用级阻焊油墨，沉金厚度≥0.15μm，植入式设备加派瑞林涂层，每批次抽检生物相容性。
