射频差分对量产可靠性与DFM设计要点
来源：捷配链
时间: 2026/04/17 09:30:54
阅读: 10
射频设计不仅要实验室达标，更要批量量产一致。作为射频工程师，你必须考虑：实验室样板性能完美，批量生产却出现阻抗偏移、等长超差、隔离失效、良率偏低，根源是 ** 缺乏 DFM（可制造性设计）** 思维。本文从量产角度，总结射频差分对的 DFM 准则、工艺约束、良率保障与测试设计。
量产可靠性的核心是降低工艺敏感度，让设计适配 PCB 厂的常规工艺，而非追求极限参数。
首先是线宽线距的工艺裕量。射频差分对常用到 0.15mm 线宽、0.18mm 间距，属于精细线，但过细会导致良率下降、阻抗波动。工程上，优先选择 **≥0.12mm 线宽、≥0.15mm 间距 **，保证量产蚀刻精度。常规 PCB 厂线宽公差 ±0.02mm，设计时需计算公差带来的阻抗波动，确保极端情况下仍满足 ±5Ω 要求。避免使用非标线宽线距，选用厂内标准阻抗参数，减少定制成本与周期。

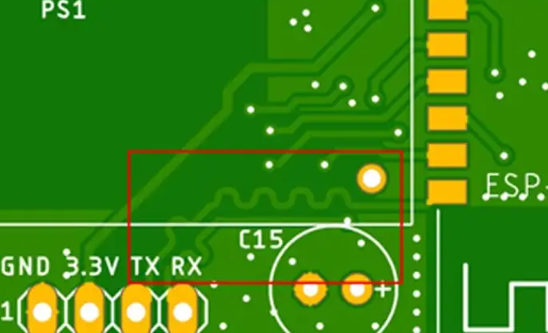

其次是等长的量产宽容度。实验室可做到 2mil 等长误差，但批量受对位、蚀刻、涨缩影响，建议将对内等长公差放宽至 ±5mil，同时保证对称绕线，避免单边绕线导致的工艺敏感。绕线结构采用平滑蛇形，避免尖角与密绕，降低蚀刻断线风险。
第三是叠层与板材的量产一致性。射频差分对优先选用标准 FR4（Dk 4.2±0.1），高精度场景选用罗杰斯 4350B 等标准高频板，避免小众板材导致供货不稳定。叠层结构采用标准厚度（如 0.2mm 介质层），减少定制压合误差。内层带状线比表层微带线更适合量产，受环境影响小，阻抗一致性更好。
第四是过孔与焊盘的 DFM 优化。盘中孔（Via-in-Pad）需确认 PCB 厂工艺能力，避免树脂塞孔不良导致开路。焊盘采用阻焊定义，避免焊盘过大导致阻抗突变。差分对焊盘严格对称，禁止大小不一，减少补偿复杂度。
第五是测试与校准设计。量产必须可测，需在差分对两端预留射频测试点，采用端接式无残桩设计，便于网络分析仪测试 S 参数。同时添加阻抗测试条，与差分对同参数，出厂前 100% 测试阻抗，筛选不良板。对于高精度产品，可预留匹配微调位，批量校准相位与阻抗。
第六是散热与机械可靠性。差分 PA 输出等大功率差分线，需适当加宽线宽（≥0.2mm），增加散热能力，避免高温漂移。差分对远离板边、定位孔，防止分板应力导致断线。屏蔽过孔墙增加机械强度，减少板弯影响。
常见量产陷阱：
- 线宽线距接近工艺极限，批量蚀刻开路 / 短路；
- 等长绕线过密，导致线间短路；
- 过孔残桩过长，批量谐振频点不一致；
- 未设计测试点，无法量产筛选；
- 叠层非标准，压合厚度偏差大，阻抗超标。
通过 DFM 优化，某毫米波差分模块量产良率从 82% 提升至 98.5%，阻抗一致性控制在 ±4Ω 内，等长误差全部≤5mil，批量 EVM 波动≤2dB，完全满足出货要求。
射频差分对设计是性能与量产的平衡艺术，优秀的射频工程师不仅懂原理仿真，更懂工艺 DFM。从线宽线距、等长绕线、过孔结构到测试设计，全程以量产为导向，才能实现实验室到批量的无缝落地，保证产品稳定可靠。
