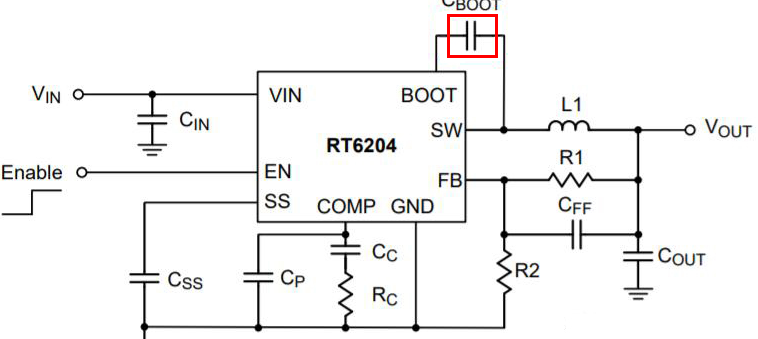

在 BUCK 电路实际设计中，单电容几乎无法同时满足容值、ESR、纹波电流、体积、成本的全部要求，多电容并联是最常用的优化方案；同时，为保障长期可靠性，必须遵循降额设计规范；此外，还需规避布局、参数匹配等常见问题。本文聚焦实战设计技巧，系统讲解并联设计方法、降额标准、布局原则与问题解决方案，让输出电容选型从 “理论达标” 到 “实战可靠”。
一、多电容并联设计：优势、原则与组合方案
1. 并联核心优势
- 降低总 ESR：N 个相同电容并联，总 ESR = 单电容 ESR/N，大幅抑制纹波、提升瞬态响应；
- 提升纹波电流能力：总纹波电流能力 = N× 单电容额定纹波电流，分散发热、提升寿命；
- 灵活匹配容值：通过小容值电容组合，实现精准总容值，避免单一大容值高成本；
- 互补性能短板：不同材质电容并联，兼顾储能、低频、高频、温度特性（如电解 + MLCC、聚合物 + MLCC）。
2. 并联设计三大原则
- 同材质优先：相同材质、相同容值、相同封装电容并联，参数一致性好、电流分布均匀；
- ESR 匹配：不同材质并联时，避免 ESR 差异过大（如高 ESR 电解与极低 ESR MLCC 直接并联），防止电流集中在低 ESR 电容，导致过载发热；
- 频率互补：“大容值 + 小容值” 组合 —— 大容值（电解 / 聚合物）负责低频储能与纹波，小容值 MLCC（0.1μF~1μF）负责高频噪声滤波，覆盖全频段噪声抑制。
3. 经典并联组合方案
方案一：MLCC 纯并联（高频小功率）
- 配置：N× 相同容值 X7R MLCC（如 4×22μF/10V 0805）；
- 优势：ESR 极低、高频顶尖、无极性、体积小、成本低；
- 适用：500kHz~1MHz、Iout≤3A、消费电子、轻薄化场景；
- 注意：计算直流偏置衰减（如 22μF/10V MLCC 在 5V 偏置下实际容量约 12μF），总实际容量≥计算最小容值。
方案二：聚合物 + MLCC（中大功率通用）
- 配置：1~2 个大容值聚合物电容（如 220μF/25V）+ 3~5 个 10μF~22μF MLCC；
- 优势：总 ESR 低、纹波能力强、全温稳定、储能充足；
- 适用：100kHz~500kHz、Iout=2~10A、工业、车载、高端消费电子；
- 布局：MLCC 靠近芯片输出引脚，聚合物电容稍远，实现高频就近滤波。
方案三：低 ESR 铝电解 + MLCC（低成本通用）
- 配置：1 个高频低阻铝电解（如 100μF/25V）+ 2~4 个 10μF MLCC；
- 优势：成本极低、容值大、满足基础性能；
- 适用：100kHz~300kHz、Iout=1~3A、家电、普通工控、非低温场景；
- 禁忌：-20℃以下禁用，避免低温 ESR 飙升。
方案四：固体钽 + MLCC（高精度）
- 配置：1~2 个固体钽电容（如 47μF/16V）+ 2~3 个 C0G MLCC；
- 优势：容值稳定、纹波低、精度高；
- 适用：医疗、精密仪器、航空航天；
- 降额：钽电容耐压≥2×Vout，禁止过压。
二、降额设计：长期可靠性的核心保障
降额是指电容实际工作参数低于额定参数，避免应力过载，提升寿命与可靠性，BUCK 电路输出电容需遵循以下降额标准：
1. 电压降额（最关键）
- MLCC：工作电压≤0.7× 额定电压（如 5V 输出选 10V MLCC，5V≤7V，满足）；
- 铝电解 / 聚合物：工作电压≤0.6~0.7× 额定电压；
- 固体钽：工作电压≤0.5× 额定电压（严格降额，防止短路起火）。
2. 纹波电流降额
- 常温（25℃）：实际纹波电流≤0.8× 额定纹波电流；
- 高温（85℃）：实际纹波电流≤0.5~0.6× 额定纹波电流（温度升高，纹波能力下降）；
- 多电容并联：按电容 ESR 反比分配电流，确保每个电容电流均降额。
3. 容值降额
- 考虑温度、直流偏置、老化导致的容量衰减，实际选用容值≥1.2× 计算最小容值；
- MLCC 需重点计算直流偏置衰减（查厂商 DCR 曲线），确保实际容量达标。
4. 温度降额
- 电容最高工作温度≤额定温度 - 10℃（如 85℃额定电容，最高工作温度 75℃）；
- 靠近热源（MOSFET、电感）的电容，需选高额定温度（105℃、125℃）型号。
三、PCB 布局原则：避免布局抵消电容性能
再好的电容，布局不当也会导致 ESL 剧增、纹波超标、发热异常，需遵循四大布局原则：
- 就近原则：MLCC（高频）紧靠 BUCK 芯片输出引脚与地引脚，回路面积最小化，降低 ESL；
- 分散原则：多个电容均匀分布在输出路径上，避免集中布局导致局部电流过大、发热不均；
- 短粗走线：电容与芯片、负载的走线短而粗，减小走线电阻与电感，避免额外 ESR/ESL；
- 接地可靠：电容接地端采用大面积接地或多点接地，避免地环路干扰，保障滤波效果。
四、常见问题与解决方案
-
问题：低温下纹波超标、电压波动大原因：选用普通铝电解，低温 ESR 急剧升高方案：更换为固态聚合物电容或 X7R MLCC 组合
-
问题：电容发热严重、寿命短原因：纹波电流过载、电压降额不足、布局散热差方案：增加并联电容数量、选更高纹波能力型号、优化布局散热、提升电压裕量
-
问题：高频噪声大、EMI 超标原因：缺少小容值 MLCC、MLCC 布局过远、ESL 过大方案：并联 0.1μF~1μF X7R MLCC、紧靠芯片输出、缩短高频回路
-
问题：负载瞬态电压跌落过大原因：容值不足、ESR 过大、环路带宽低方案：增大总容值、降低总 ESR、优化环路参数、增加瞬态响应电容
-
问题：MLCC 容量不足（直流偏置衰减）原因：未计算直流偏置，选用容值偏小方案：查厂商直流偏置曲线，选用更大标称容值（如 5V 偏置下需 22μF 实际容量，选 47μF/10V MLCC）
输出电容实战设计的核心是 “并联优化、降额保障、布局匹配”，只有将理论计算与实战技巧结合，才能让 BUCK 电路输出稳定、可靠、高效。
