过孔与布线优化—高频PCB降损耗的实战细节
来源：捷配链
时间: 2026/04/15 10:12:58
阅读: 22

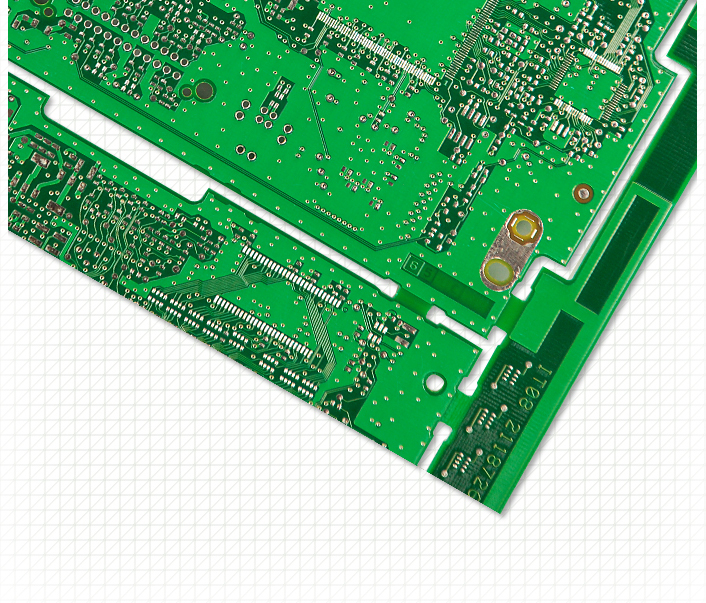

Q1：高频设计中，过孔越少越好吗？最大允许几个？
A：是，越少越好。每个过孔在 28GHz 下引入≈0.5~1.5dB 损耗、阻抗波动 ±10%~20%。
规则：
A：是，越少越好。每个过孔在 28GHz 下引入≈0.5~1.5dB 损耗、阻抗波动 ±10%~20%。
规则：
- 单条高速线（≥10Gbps）：过孔≤2 个（尽量 1 个或 0 个）；
- 射频线：0 过孔（同层走完）；
- 必须跨层：用盲埋孔 / 激光微孔（0.1~0.15mm），禁用通孔。
Q2：高频过孔的 5 个核心参数标准是什么？
A（≥10GHz）：
A（≥10GHz）：
- 孔径 D1：0.1~0.2mm（激光微孔），0.3mm 禁用；
- 焊盘：D1+0.2mm（最小化）；
- 反焊盘 D2：D1+0.4~0.6mm（减寄生电容）；
- 背钻 Stub：≤0.3mm（≥10GHz 必背钻）；
- 孔距：≥0.8mm（防串扰）。
Q3：微孔（盲 / 埋孔）比通孔好在哪？
A：
A：
- 无 Stub（盲孔仅 1~2 层），无谐振损耗；
- 孔径小（0.1~0.15mm），寄生参数降 60%+；
- 不穿透非相关层，不割裂参考地、降串扰。
Q4：高频布线的 10 条黄金规则？
A（直接降损耗）：
A（直接降损耗）：
- 最短路径：长度≤临界长度（tr=0.1ns→≈7.6mm），28GHz 线长＜10mm；
- 同层优先：不跨层、不过孔，减少层转换；
- 带状线＞微带线：内层双侧地屏蔽，辐射损耗降 40%；
- 无直角 / 锐角：45° 或圆弧（R≥3W），反射降 30%；
- 差分紧耦合：S=W~1.5W，等长等距，Skew≤5ps；
- 远离板边 / 分割：距板边≥3mm，不跨地分割（回流路径突变）；
- 3W 原则：线间距≥3 倍线宽，减串扰（耦合＜-30dB）；
- 地平面完整：禁止在信号正下方挖空、过孔密集割裂；
- 滤波电容近孔：电源过孔旁放 0402/0201 电容（距孔＜0.5mm）；
- 仿真先行：关键线做 S 参数仿真（S21、S11）。
Q5：铜厚与线宽如何平衡？
A：
A：
- 高频：薄铜（1/2oz≈18μm）+ 精细线宽，降低趋肤效应与粗糙度损耗；
- 大电流 + 高频：2oz 铜，但必须HVLP 超光滑，Ra≤0.1μm；
- 线宽按阻抗定，不盲目加粗（过宽增大寄生、辐射）。
Q6：如何减少 “趋肤效应 + 邻近效应” 损耗？
A：
A：
- 趋肤效应：HVLP 铜、薄铜、光滑线路、短走线；
- 邻近效应（差分线）：
- 1~10GHz：S=W~1.5W（紧耦合）；
- ≥28GHz：S=2W~3W（松耦合，降耦合损耗）；
- 线宽均匀、无毛刺、蚀刻公差 ±10μm。
Q7：屏蔽与接地如何降辐射损耗？
A：
A：
- 共面波导（CPW）：射频线两侧加接地 Coplanar Ground，间距＜λ/20，屏蔽辐射；
- 接地过孔阵列：沿高频线每 3~5mm 加接地过孔，形成 “屏蔽墙”；
- 电源 / 地平面紧邻：减小回路面积、降 EMI 与辐射。
过孔 “少、小、背钻、补偿”；布线 “短、直、同层、差分、无直角”；铜箔 “薄、光滑”；地平面 “完整、紧邻”—— 四大细节做到位，导体 + 辐射损耗可降 40%~60%。
