高压PCB元件间距核心概念：电气间隙与爬电距离深度解析

    在高压 PCB 设计领域，元件间距绝非简单的物理留白，而是决定电路安全、稳定与可靠性的核心防线。当电路电压超过 30V 交流或 60V 直流时，常规低压 PCB 的间距设计规则便不再适用，电气间隙与爬电距离成为必须精准把控的两大核心参数，这也是高压 PCB 元件间距优化的基础前提。





电气间隙（Clearance），指两个导电部件之间在空气中的最短直线距离，通俗而言就是 “空中距离”。其核心作用是防止空气被高压击穿，避免产生电弧、火花放电现象。空气作为常见的绝缘介质，其绝缘强度有限，当两个导体间电压差达到临界值时，空气分子会被电离形成导电通路，即发生空气击穿。电气间隙的设计核心是抵御瞬时过电压，包括开关浪涌、雷击感应、负载突变等产生的瞬态高压，这类高压持续时间极短，但电压峰值远超工作电压，对电气间隙的要求更为严苛。例如在海拔 0-2000 米的常规环境中，1000V 直流电路的最小电气间隙需达到 1.5mm 左右，而海拔超过 2000 米时，因空气稀薄绝缘强度下降，电气间隙需乘以 1.1-1.48 的修正系数。



爬电距离（Creepage Distance），则是两个导电部件之间沿 PCB 绝缘材料表面的最短路径长度，可理解为 “表面爬行距离”。它的作用是防止绝缘表面因污染、潮湿形成导电膜，引发漏电、电痕化甚至沿面闪络。PCB 表面的灰尘、潮气、助焊剂残留、导电粉尘等污染物，会在高压作用下逐渐形成导电通路，这个过程是缓慢且持续的，因此爬电距离主要应对长期工作电压下的绝缘失效风险。相比电气间隙，爬电距离受环境因素影响更大，在污染等级 3 的工业恶劣环境中，相同电压下的爬电距离要求是污染等级 2 常规环境的 1.5-2 倍。以 230V 交流系统为例，污染等级 2、CTI≥100V 的 FR-4 板材，最小爬电距离约 3.2mm；若污染等级提升至 3 级，该数值需增加至 5.6mm 以上。



很多工程师容易混淆两个概念，甚至错误认为 “爬电距离≥电气间隙即可”，但实际高压设计中二者需分别满足标准要求，且计算依据完全不同。电气间隙的核心影响因素是峰值电压、过电压类别、海拔高度；爬电距离则由工作电压、污染等级、绝缘材料 CTI 值（相比漏电起痕指数）、绝缘类型共同决定。CTI 值是衡量 PCB 基材抗漏电起痕能力的关键指标，数值越高，材料抵抗表面漏电的性能越强，允许的爬电距离越小。常用 FR-4 板材 CTI 值通常在 175-400V 之间，属于 IIIa 组，而高 CTI 板材（CTI≥600V）可显著缩小爬电距离要求。



从失效机理来看，电气间隙不足会导致突发性击穿故障，表现为电路瞬间短路、打火，甚至烧毁元件；爬电距离不足则会引发渐进式失效，初期出现漏电增大、绝缘电阻下降，后期发展为电痕化、沿面闪络，最终导致绝缘层永久性损坏。在工业电源、新能源光伏、高压变频器等高压 PCB 应用中，约 70% 的绝缘失效问题都与电气间隙或爬电距离设计不当直接相关。

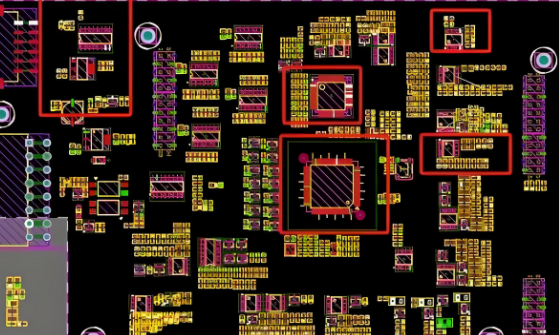

此外，高压 PCB 的元件间距并非仅指导体间距离，还包括元件本体间距、元件引脚间距、元件与 PCB 板边间距、高低压元件间间距等多个维度。例如高压 MOSFET、IGBT、变压器、高压电容等元件，不仅引脚间需满足间距要求，元件本体与周边导电部件的距离也需符合标准，避免因元件金属外壳、散热片形成新的放电点。



    理解电气间隙与爬电距离的本质区别、影响因素及失效模式，是高压 PCB 元件间距优化的第一步。后续设计中，所有间距优化策略都需围绕这两个核心参数展开，在满足安全标准的前提下，平衡电路性能、布局密度与制造成本，实现高压 PCB 的安全高效设计。
