高压PCB元件间距设计标准与计算方法全解

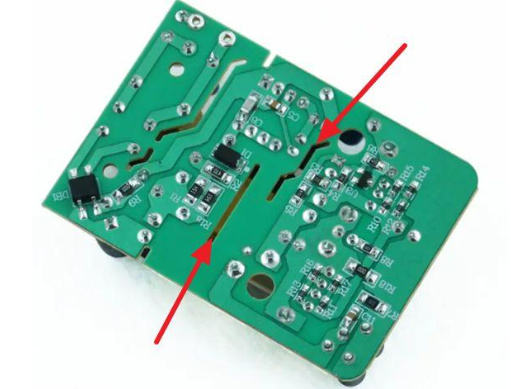

    高压 PCB 元件间距的设计并非凭经验估算，而是有严格的国际标准与科学计算体系支撑。精准遵循标准、掌握正确计算方法，是确保高压 PCB 通过安规认证、避免绝缘失效的关键。目前全球主流的高压 PCB 间距标准分为两大体系：IPC 行业标准与 IEC 国际安全标准，二者相互补充，共同构成元件间距设计的核心依据。





IPC 标准体系中，IPC-2221B是通用 PCB 设计的基础标准，详细定义了不同电压、导体类型（内部、外部、涂覆）下的最小间距要求，适用于大多数消费电子、工业控制领域的高压 PCB 设计。而IPC-9592B作为电源转换设备专用标准，对高压间距提出更严苛的要求，尤其适用于开关电源、逆变器、充电桩等大功率高压设备。IPC 标准的间距数值基于大量实验数据，给出了明确的电压 - 间距对应关系，例如 IPC-9592B 中规定，≥100V 电压的最小导体间距为 0.6+(0.005× 电压) mm，250V 电压对应的最小间距约 1.85mm。



IEC 安全标准体系则以IEC 60664-1（绝缘配合标准）为核心，结合IEC 62368-1（音视频、信息技术设备）、IEC 60950-1（信息技术设备）、IEC 60601-1（医疗设备）等专项标准，从人身安全与设备安全角度，规定了不同应用场景下的电气间隙与爬电距离要求。IEC 标准的优势在于全面考虑环境、材料、绝缘等级等变量，建立了 “电压 - 污染等级 - 材料组别 - 绝缘类型” 的四维计算模型，更适合复杂工况下的高压设计。我国的 GB 4943、GB 9706 等国家标准，也基本等同采用 IEC 相关标准内容。



第一步，确定核心电压参数。需明确三个电压值：工作电压（电路长期运行的额定电压，交流取有效值，直流取标称值）、峰值电压（交流峰值 =√2× 有效值，直流含纹波峰值）、瞬态过电压（依据过电压类别确定，IEC 60664 将过电压类别分为 I-IV 类，工业配电系统多为 III 类，需承受更高瞬态电压）。电气间隙主要按峰值电压与瞬态过电压计算，爬电距离则以工作电压为核心依据。



第二步，划分污染等级。IEC 60664 将污染等级分为 4 级：污染等级 1 为密封洁净环境，无污染物；污染等级 2 为常规室内环境，仅有非导电污染，是最常见的 PCB 应用场景；污染等级 3 为工业环境，存在导电污染或非导电污染遇冷凝形成导电；污染等级 4 为持续导电污染的极端环境。高压 PCB 设计默认按污染等级 2 核算，若应用于工业车间、户外等恶劣环境，需提升至污染等级 3，间距相应增加 30%-50%。



第三步，确认材料组别与 CTI 值。根据 PCB 基材的 CTI 值分为 4 组：材料组 I（CTI≥600V）、组 II（400≤CTI＜600V）、组 IIIa（175≤CTI＜400V）、组 IIIb（100≤CTI＜175V）。常规 FR-4 板材多为 IIIa 组，高 CTI FR-4 可达组 II，专用高压板材可达到组 I。材料组别越高，相同条件下允许的爬电距离越小，例如 230V、污染等级 2 时，组 I 材料爬电距离约 2.5mm，组 IIIa 则需 3.2mm。



第四步，选择绝缘类型。绝缘类型分为功能绝缘、基本绝缘、附加绝缘、双重绝缘、加强绝缘，间距要求依次递增。功能绝缘仅维持电路正常工作，要求最低；加强绝缘为最高等级，适用于直接接触人体的设备，间距需达到基本绝缘的 2 倍。例如 250V 电路基本绝缘间距 2.9mm，加强绝缘则需 5.8mm 以上。



第五步，查表或公式计算。IPC 标准提供直接的间距对照表，适合快速设计；IEC 标准需结合上述参数查阅对应表格，或采用简化公式计算。IPC-2221 的简化公式为：最小间距（mm）=k×(电压峰值)^0.6，内部导体 k=0.1，外部导体 k=0.6。例如 380V 交流峰值约 537V，外部导体最小间距 = 0.6×(537)^0.6≈0.6×41≈24.6mm（该值为理论值，实际需结合标准表修正）。



除标准计算外，高压 PCB 设计还需考虑海拔修正系数，海拔＞2000 米时，每升高 1000 米，电气间隙增加约 10%。同时需预留安全裕量，实际设计间距通常比标准最小值大 20%-30%，应对制造公差、材料老化、环境波动等因素。



    值得注意的是，不同行业有专项要求，医疗设备需遵循 IEC 60601，汽车电子参考 ISO 26262，航空航天则有更严苛的军标要求。设计前需明确产品目标市场与应用场景，选择对应的标准体系，避免因标准误用导致安规认证失败。掌握标准与计算方法，是高压 PCB 元件间距优化的核心前提，为后续布局优化、结构设计奠定基础。
